一、概述

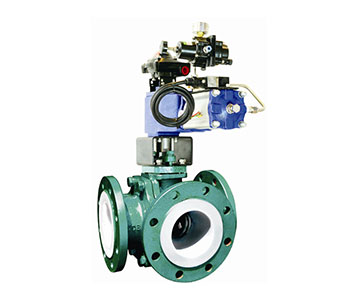

氣動襯氟三通球閥是由氣動執行機構和襯氟三通球閥組成，它接受24VDC或220VAC電壓信號，與電磁閥、氣源處理元件及限位開關等附近配套使用，對工藝管路中的介質做合流或分流;三通球閥閥芯分T型和L型結構，它是一種旋轉類的防腐蝕球閥，與流體接觸的閥體內壁和金屬閥內件均襯一層防腐蝕材料，具有極強的耐腐蝕性能，用于控制強腐蝕性介質流體它廣泛應用在石油、化工、農藥、市政、水利等工業場所。
二、三通流向結構圖
三、主要技術參數性能規范
A、 閥體主要技術參數規格
1.設計標準;GB/T12237-2007 2. 結構長度標準：GB/T12221-2005
3.法蘭連接標準：GB/T9113、HG/T20592、JB/T81 4. 檢驗標準：GB/T13927-2008
5.公稱壓力：PN10、PN16; 6.公稱通徑：DN25~200
7.工作溫度范圍：-50℃~150℃
B、主要零部件材料
零部件名稱 | 主要材質 |
閥體 | ZG25+F46(PFA、F3、F2、PO、PE、FRPP) |
閥芯 | ZG25+F46(PFA、F3、F2、PO、PE、FRPP) |
填料壓蓋 | ZG25、CF8 |
密封閥座 | PTFE |
填料 | PTFE |
C、 執行機構主要技術參數規范
執行機構類型：氣動單作用執行機構、氣動雙作用執行機構;
作用方式：氣開式、氣閉式;
單作用執行機構：氣開式-閥門故障時，安全關閉;氣閉式、閥門故障時，安全開啟;
雙作用執行機構：氣開式-閥門故障時，保持原位;氣閉式、閥門故障時，保持原位;
氣源壓力范圍：0.4~0.7Mpa;
氣源接管規格：G1/8、G1/4;
D、 附件參數
1. 可選配置附件：電磁閥、限位開關、氣源處理元件、保位閥、手輪機構等;
2. 電磁閥信號：24VDC或220VAC;
3. 電磁閥耗氣量：≤800L/h;
E、 產品主要性能指標
項目名稱 | 指標參數 |
強度試驗 | 1.5*PN |
上密封試驗 | 1.1*PN |
低壓密封試驗 | ≤0.6MPa |
F、 襯里材料特性
襯里材料名稱 | 適用介質 | 適用溫度范圍 |
聚四氟乙丙烯（F46） | 有機溶劑、稀或濃無機酸、堿、醇、酮、芳烴、氯化烴等 | ≤150℃ |
可溶性聚四氟乙烯（PFA） | 有機溶劑、稀或濃無機酸、堿、醇、酮、芳烴、氯化烴等 | ≤180℃ |
聚三氟乙烯（F3） | 有機溶劑、無機腐蝕液（氧化性酸類） | ≤120℃ |
聚二氟乙烯（F2） | 耐絕大多數化學介質和溶劑 | ≤120℃ |
增強聚丙烯（FRPP） | 無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液 | ≤120℃ |
改性聚烯烴（PO） | 各種濃度的酸、堿、鹽及某些有機溶劑 | ≤110℃ |
超高分子量聚乙烯（PE） | 各種腐蝕性介質（酸、堿、鹽，但氧化性酸除外） | ≤100℃ |
四、氣動襯里三通球閥外形尺寸
五、訂貨須知
1.介質溫度 2.閥體材料、襯里材料; 3.公稱通徑DN;
4.公稱壓力PN; 5.閥門流向; 6.閥門前后壓力、關閉壓差; 7.連接法蘭標準及密封面型式; 8.執行機構類型及作用方式;9.附件功能(防護等級及防爆功能)
六、型號編制
Q6S44F4-16C5EK
編制說明：T型三通球閥，雙作用執行機構，閥門公稱通徑DN50，閥門壓力等級PN1.6MPa，閥體材料：WCB+F4,閥門二位開關功能，氣開式。
